Exercice Réseau 03

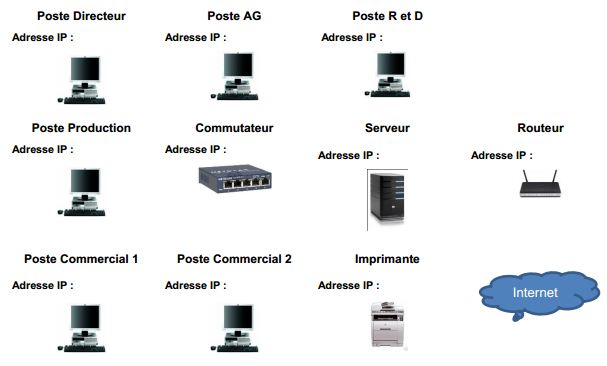

1. Relier par des flèches les différents matériels en faisant attention au sens des flèches
2. Programmer les adresses IP des différents matériels à partir des informations suivantes :
 le poste 1 a l’adresse suivante : 192.168.15.1
 le masque de sous réseau est : 255.255.255.0
 la passerelle est 192.168.1.1

1. Relier par des flèches les différents matériels en faisant attention au sens des flèches

2. Programmer les adresses IP des différents matériels à partir des informations suivantes :
 le poste 1 a l’adresse suivante : 192.168.15.1
 le masque de sous réseau est : 255.255.255.0
 la passerelle est 192.168.1.1

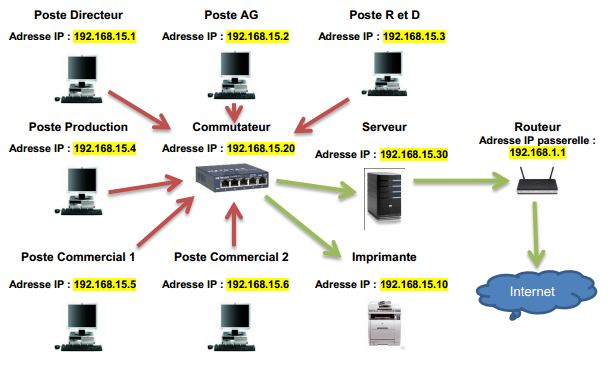

Remarques :
 d’autres numérotations sont possibles sur le dernier nombre,
 Le routeur correspond à l’adresse IP,
 Le masque interdit de modifier les 3 premiers nombres de la serie = 192.168.15 est fixe pour tous les postes sauf pour le routeur qui est paserelle
 Les flèches vont des postes vers le commutateur,
 Le commutateur renvoie vers le serveur et l’imprimante
 Le routeur donne accès à l’internet
